注塑产品外观检验标准
文章录入: tonyyu  来源:  点击:3643
判定标准
缺陷类别
按键顶部及透明镜片
A   类
数   量
B   类
数   量
C   类
披   锋
不允许
不允许

0.1
1
0.15
夹水纹
(熔接痕)
不允许
0.15×10
1
0.15×10
2
0.15×10
混   色
不允许
0.15×10
1
0.15×10
2
0.15×10
刮   花
不允许
不允许

5×0.1
2
5×0.1
缩   水
不允许
不允许

见限度
2
见限度
污点/异色点缺料
不允许
不允许
每个≤0.20
不允许
2
每个≤0.20
不允许
3
每个≤0.25
不允许
烧焦
不允许
不允许

不允许

不允许
表面蚀纹错
不允许
不允许

不允许

不允许
水 口 印
不允许
不允许

参考样板

参考样板
顶    白
不允许
不允许

不允许

不允许
色    差
不允许
接受条件按客户限度
刮    手
不允许
底壳大于面壳不允许
面壳大于底壳,最大不得超过0.2mm
以上表格中未注单位均为mm ,QI中有明确要求的按QI执行

一、 披锋:
A.  外观上以看不出飞边,并且手摸时不刮手为准;
B.  孔位及装配位置披锋,以不影响装配为准;

                        披锋

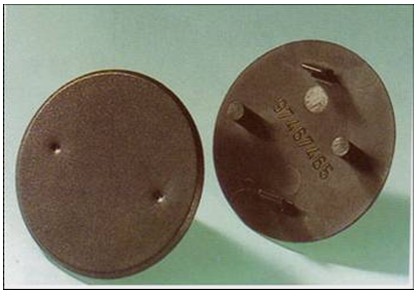

二、缩水:
第一观测面:从90℃、60℃、45℃观看无明显缩水痕,如在柱位、骨位背面之缩水,以30CM距离观看(90℃)不明显,且触摸无严重凹陷感为准。
三、黑点:
A.  第一测量面:小于0.5MM,每面不超过5点,不可3点集中,分隔    5CM--10CM;
B.  第二测量面:小于0.7MM,每面不超过5点,分隔5CM--10CM;
C.  第三测量面:小于1.0MM,每面不超过5点,分隔5CM。

                        黑点
四、混色:
A.  第一测量面:制品边沿,颜色与制品对比反差小,可接收1点且小于3MM,制品中间,颜色与制品反差小,可接受1点且小于1MM;
B.  第二测量面:制品边沿,颜色与制品对比反差小,可接收1点且小于5MM,制品中间颜色与制品反差小,可接受1点且小于3MM;颜色与制品反差大时(参考黑点要求);
C.  第三测量面:根据制品的不同位置要求相应放松,考虑是否暴露。

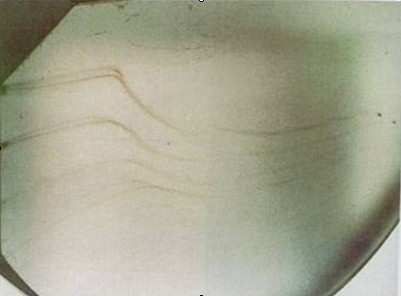

                        四、	混色

五、
烧焦:
参考混色要求,制品内部螺丝柱位烧焦不应影响装配及制品强度;
六、划伤:
A.  第一测量面:长度<2CM,宽<0.1MM,且不可凹陷,限2条,间隔 10CM;
B.  第二测量面:长度<3CM,宽<1MM,且不可凹陷,限2条,间隔10CM;
C.  第三测量面:长度<5CM,宽<1MM,且不可凹陷,限2条。

                        划伤

七、
碰伤:
A.  第一测量面:中间<1点,深<0.5MM,边沿<2点,间隔10CM,深度<0.5MM;
B.  第二测量面:中间<2点,间隔5CM,深度<0.7MM。
八、走胶不齐:
A.  第一测量面:不允许;
B.  第二测量面:不允许;
C.  第三测量面:不影响装配且轻微可接受。

                        走胶不齐

九、变形:
产品变形量应小于0.3MM。
十、顶白:
A.  第一测量面:不允许;
B.  第二测量面:不允许;
C.  第三测量在:可接受。
备注:QC、QA、IQC检查胶件过程中,发现外观不良,应填写不良品贴纸以示区别,并通知生产部改善或翻工。塑胶制品质量问题变化多端,必须认真、仔细去检查,重点是结构,需对照OK板去进行对比,留意柱位、孔位、扣位、骨位是否缺胶,边披锋、盲孔、断骨等塑胶产品;一般采用AQL“LEVELⅡ”作为检验标准,而保持AQL等其它因素不变,安全(0)、严重(1.0)、轻微(2.5)。
